Introduzzjoni qasira
Tenor magħmula sistema ta ' inċinerazzjoni ta ' skart żgħir kien żviluppat minn Tenor Low Carbon New Energy Technology (Liaoning) Co., Ltd u Dalian University of Technology tim ta 'riċerka. Sistema ta 'inċinerazzjoni WTE inkluż delu, magna tat-tmigħ, forn stoker, gradilja tal-pass, hopper ta' l-irmied, sistema ta 'tneħħija tal-gagazza, ajruplani tat-trasport u kamra tal-kombustjoni, adattati għal kapaċità ta' kuljum ta '50 sa 250 tunnellata / d ta' proġetti żgħar ta 'inċinerazzjoni ta' skart domestiku.
Parametri tal-prodott
|
Skala (t/d) |
Numru ta' fran |
Għoli ġenerali tat-tagħmir (m) |
Spazju tal-art (m2) |
Standard ta' emissjoni |
|
50 |
1 |
17 |
60 |
《Standards ta' kontroll tat-tniġġis għall-inċinerazzjoni ta' skart domestiku express (GB18485-2014) |
|
100 |
1 |
17 |
75 |
|
|
150 |
2 |
17 |
90 |
|
|
200 |
2 |
17 |
105 |
|
|
250 |
3 |
17 |
120 |
Tagħmir ewlieni
1.Sistema ta 'għalf
Is-sistema ta 'tmigħ hija magħmula minn delu u alimentatriċi, u gate huwa rranġat ġewwa d-delu. Il-bieb mhux biss jiżgura s-siġillar iżda jqis ukoll il-funzjoni li jitkisser il-"pont taż-żibel", u l-"pont" jinqasam mill-moviment tal-bieb meta ż-żibel ikun imblukkat. L-alimentatriċi u l-bieb huma misjuqa mill-idro-ċilindru, u l-alimentatriċi jistgħu jaġġustaw il-veloċità tat-tmigħ skont it-tagħbija tal-inċineratur.

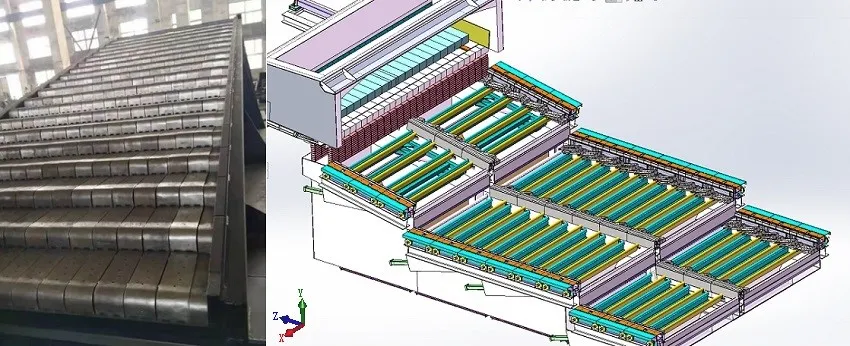

2.Nar gradilja
Tenor magħmul inċineratur tal-iskart muniċipali kompatt jadotta l-gradilja reċiproka orizzontali pass (sistema ta 'skart għal enerġija billi tiċċaqlaq inċineratur tal-gradilja), il-gradilja hija maqsuma fi tliet stadji ta' tnixxif, ħruq u żona ta 'ħruq, u l-qatra għoli bejn kull gradilja hija stabbilita, iż-żibel huwa mferrex wara li jaqa ', u ż-żibel jiġi mbuttat biex jiċċaqlaq filwaqt li tiġi evitata l-kombustjoni mhux kompluta tal-agglomerazzjoni taż-żibel. Il-gradilja reċiproka hija mmexxija mill-idro-ċilindru, it-tliet sezzjonijiet tal-gradilja jistgħu jiġu kkontrollati b'mod indipendenti, u ċ-ċiklu tal-moviment tal-gradilja jista 'jiġi aġġustat skont l-istat tal-kombustjoni fil-forn. Il-gradilja hija magħmula minn azzar fondut reżistenti għas-sħana, li għandu karatteristiċi tajbin ta 'reżistenza għall-ilbies, reżistenza għat-temperatura għolja u reżistenza għall-korrużjoni.
Vantaġġi tal-gradilja:
Kombustjoni stabbli ta' effiċjenza għolja:
Iż-żibel jinħaraq għal kollox, ir-rata ta' tnaqqis tal-ignition termali hija baxxa, Prestazzjoni tat-tagħmir: Il-gradilja għandha reżistenza tajba għall-ilbies, reżistenza għat-temperatura għolja u reżistenza għall-korrużjoni, rata baxxa ta' ħsara, frekwenza baxxa ta' sostituzzjoni u spiża baxxa ta' manutenzjoni. Il-pori u l-lakuni huma mqabbla ma ' daħla tal-arja, u l-effett ġenerali tad-daħla tal-arja huwa aktar uniformi, li jwassal għal kombustjoni uniformi u kombustjoni stabbli.
3.Inċineratur
Il-kamra tal-kombustjoni 'l fuq mill-gradilja hija magħmula minn arkati ta' quddiem u ta 'wara u ħitan tal-ġnub. Il-ħitan tal-forn huma mibnija b'qoton ta 'insulazzjoni termali, materjal fondut u briks refrattorji. Fuq il-bażi tal-istruttura tradizzjonali tal-inċineratur, l-istruttura tal-arkata ta 'quddiem u ta' wara hija aġġustata biex ittejjeb ir-radjazzjoni tas-sħana tal-arkata ta 'quddiem u ta' wara għas-saff tal-materjal, u l-proċess tat-tnixxif u t-tqabbid taż-żibel huwa aċċellerat.
Il-kamra tal-kombustjoni sekondarja hija rranġata orizzontalment, meta mqabbla mal-ċumnija vertikali tradizzjonali, li tnaqqas l-għoli ġenerali tas-sistema tal-kombustjoni u tnaqqas l-ispiża tal-kostruzzjoni. Fl-istess ħin, it-tmiem tal-kamra tal-kombustjoni sekondarja jadotta struttura ta 'Separazzjoni Spirali u l-prinċipju tal-valv Tesla, li jibgħat 90% tal-irmied li jtir fil-gass taċ-ċmieni lura lejn il-kamra tal-kombustjoni primarja u jidħol fil-magna tat-tneħħija tal-gagazza mxarrba flimkien bl-irmied. Naqqas b'mod effettiv il-kontenut tal-irmied li jtir fil-gass taċ-ċmieni tal-iżbokk tal-inċineratur u tnaqqas l-ispiża tat-trattament ta 'segwitu.
Fluss tal-proċess tal-inċineratur tal-iskart solidu
Iż-żibel jintbagħat lid-delu mill-krejn jew il-conveyor taż-żibel, f'munzelli 'l fuq mill-alimentatriċi, u mbuttat fil-forn mill-alimentatriċi regolarment. Wara ż-żibel fil-forn permezz ta 'tliet sezzjonijiet tal-gradilja: tnixxif, ħruq, ħruq, b'ċerta pressjoni u temperatura, L-arja primarja tintbagħat fil-kamra tal-arja t'isfel tal-gradilja, permezz tat-toqba tal-arja tal-wiċċ tal-gradilja u d-distakk tal-gradilja. is-saff taż-żibel minn isfel għal fuq, biex jipprovdi sħana għat-tnixxif taż-żibel, biex jipprovdi ossiġnu għall-kombustjoni sħiħa taż-żibel.
L-irmied prodott mill-kombustjoni sħiħa taż-żibel jidħol fil-magna tal-gagazza mxarrba permezz tal-barmil tal-gagazza u mbagħad jidħol fil-fossa tal-gagazza. Il-conveyor ta 'tnixxija ta' rmied orizzontali huwa konness taħt il-kamra ta 'l-arja, u ammont żgħir ta' rmied u gagazza taħt il-gradilja jintbagħat lill-magna tat-tneħħija tal-gagazza mxarrba.
Il-gass taċ-ċumnija prodott mill-kombustjoni jidħol fil-kamra tal-kombustjoni sekondarja mill-gerżuma, u l-arja sekondarja tiżdied fil-gerżuma biex taġġusta t-temperatura tal-forn, tiżgura l-kombustjoni sħiħa tal-volatili, u tikkontrolla l-ġenerazzjoni ta 'ossidi tan-nitroġenu.
It-temperatura tal-kamra tal-kombustjoni sekondarja hija bejn 850 ~ 1050 grad, u l-gass taċ-ċumnija jibqa 'fil-kamra tal-kombustjoni sekondarja għal aktar minn 2 sekondi permezz tal-ħruġ tal-kamra tal-kombustjoni sekondarja fis-sistema ta' utilizzazzjoni tas-sħana mormija, u l-utent jista 'jikkunsidra s-sħana mormija metodi ta 'utilizzazzjoni bħall-produzzjoni tal-ilma sħun, il-produzzjoni tal-fwar u l-ġenerazzjoni tal-enerġija skont l-iskala tal-proġett u l-benefiċċji ekonomiċi. Il-gass taċ-ċmieni mkessaħ wara t-trasferiment tas-sħana jiġi skarikat permezz ta 'diżaċidifikazzjoni u tneħħija tat-trab.
Karatteristiċi tal-proċess
- Struttura sempliċi, installazzjoni u tħaddim faċli;
- L-awtomazzjoni tat-tagħmir kollu; Naqqas it-tagħbija tax-xogħol tal-persunal tal-forn;
- Għoli totali baxx tal-bini u spiża baxxa tal-kostruzzjoni;
- Il-kamra tal-kombustjoni sekondarja tadotta struttura ta 'tneħħija tat-trab spirali u valv Tesla biex tnaqqas il-kontenut ta' rmied li jtir fil-gass taċ-ċmieni, tnaqqas l-ispiża sussegwenti tat-tneħħija tat-trab, u testendi l-ħajja tas-servizz tat-tagħmir.
- Il-kombustjoni tal-iskart hija biżżejjed, u r-rata tat-tnaqqis tal-ħruq tas-sħana hija inqas minn 5%;
- L-emissjonijiet li jniġġsu jilħqu l-istandards.
- Proposta kompluta personalizzata u tagħmir WTE turn-key.
Wirja tal-proġett tal-iskart għall-enerġija
inċineratur taż-żibel 50 tunnellata/d
Irmied tal-kombustjoni
Benefiċċji tal-Immaniġġjar tal-Iskart:
L-inċineratur tal-MSW jista 'jipproduċi fwar, ilma sħun u ġenerazzjoni tal-elettriku, Enerġija sostenibbli minn Inċinerazzjoni tal-Iskart fuq Skala Żgħira.
Applikazzjoni:Township, bliet u rħula, gvern, impjant tal-enerġija.
